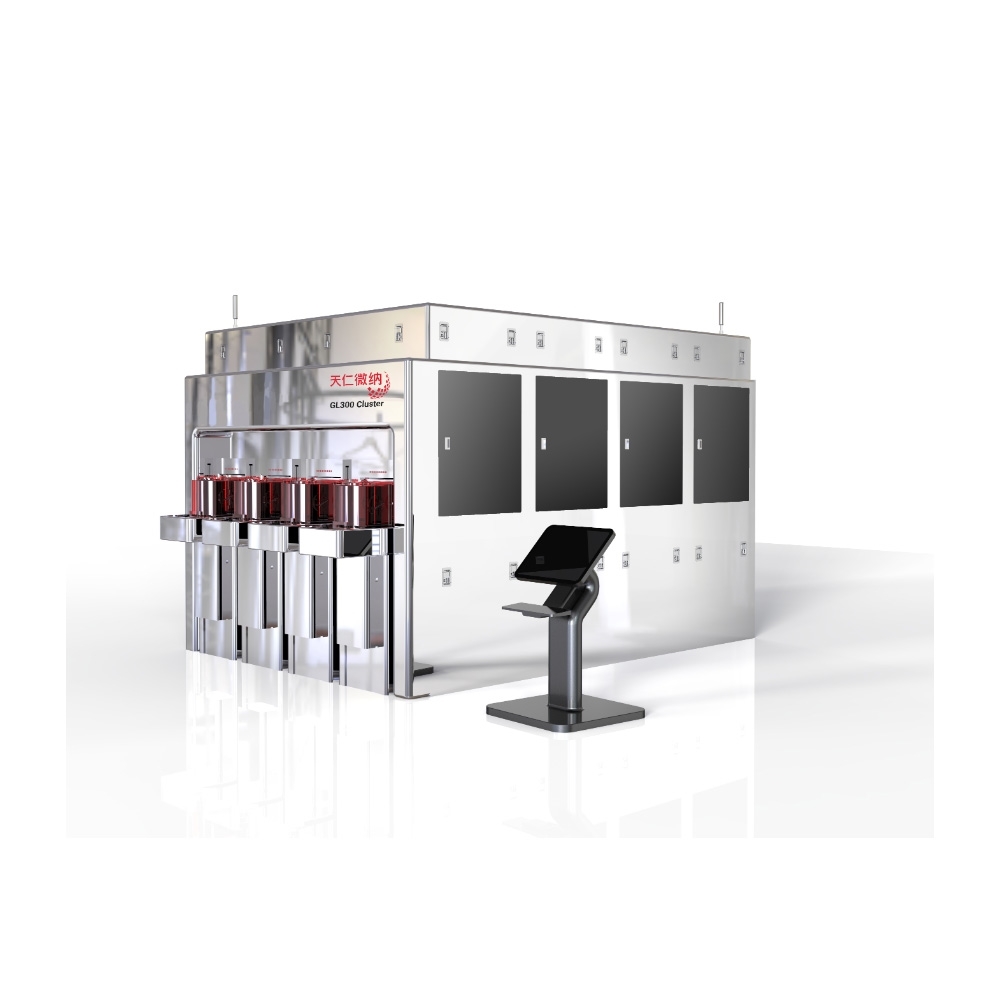

在纳米尺度的大规模制造领域，如何以低成本、高效率实现高精度图案化，是长期存在的挑战。纳米压印光刻生产线，正是应对这一挑战的解决方案。它不仅仅是一台设备，而是一套集成了涂胶、压印、脱模、刻蚀等全工序的完整生产线，旨在将纳米压印工艺从实验室的技术，转化为可规模化、可盈利的工业生产能力。
纳米压印光刻生产线的核心价值，在于它将单一的纳米压印工艺，提升为一个稳定、连续、可控的制造系统。其定位具有鲜明特点：
1、一体化集成：生产线将分散的各个工艺步骤（如基片清洗、旋涂压印胶、压印、紫外固化、模具释放、图形转移刻蚀等）集成于一条自动化的流水线上。这种设计减少了人为干预和片间差异，保证了产品良率的一致性和稳定性。
2、高通量生产能力：通过精密的机械设计、自动化的物料传输系统和并行的处理单元，生产线能够实现7x24小时连续运转，大幅提升了纳米结构器件的生产吞吐量，满足了大规模商业化生产的需求。
3、可扩展性与灵活性：一条成熟的生产线设计具备良好的模块化和可扩展性。企业可以根据产品需求（如不同尺寸的基板：晶圆、面板等）和产能规划，灵活配置或升级相应模块，保护投资并适应未来技术的发展。
一条先进的纳米压印光刻生产线，通常具备以下关键技术特点：
1、高精度对准与套刻系统：对于需要多层结构的器件（如光子晶体激光器），生产线装备了高精度的视觉对准系统，确保每一层图案之间能够精确套准，这是制造复杂功能器件的前提。
2、全自动模具处理与维护模块：纳米压印模板（模具）是核心，其清洁度和完好性直接决定产品质量。生产线集成自动化的模具装载、清洁、检测单元，确保每次压印前模板都处于最佳状态，延长模具寿命。
3、智能化过程控制与监测：集成大量传感器和在线测量设备（如膜厚仪、缺陷检测仪），实时监控压印力、残留层厚度等关键参数，并通过AI算法进行闭环控制与良率分析，实现智能化的生产管理和预测性维护。
生产线为以下前沿产业的规模化制造打开了大门：
1、先进半导体芯片：在10纳米以下节点，作为极紫外光刻（EUV）的一种低成本替代方案，用于制造特定功能的芯片。
2、光子芯片与AR/VR光学器件：大规模、低成本地制造波导、光栅、超表面等纳米光学结构，是推动AR显示和硅光技术普及的关键。
3、生物传感与医疗诊断：批量生产具有纳米结构的生物传感器芯片，用于高灵敏度、低成本的疾病早期检测。
4、新能源与显示技术：制造高效薄膜太阳能电池的减反结构、LED的图形化衬底等。
纳米压印光刻生产线代表了纳米制造从实验室走向产业化的重要里程碑。它通过系统级的集成与创新，解决了单一工艺无法克服的产能、良率和成本难题，为众多高科技领域提供了切实可行的量产路径。
